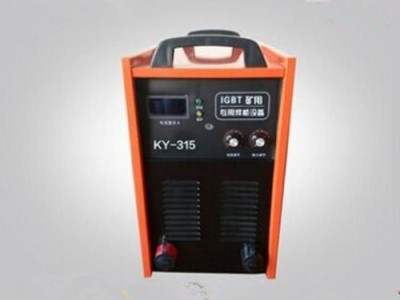

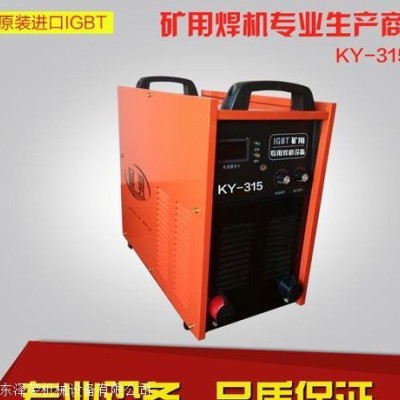

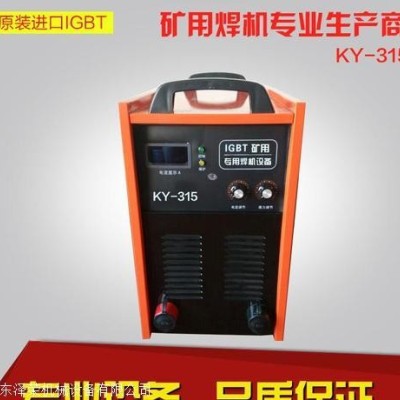

KY系列IGBT逆变直流手工电弧焊机
AC380V/660V双电源
矿用逆变直流焊机
使用说明书
1
目录
一、 安全上的注意
二、 使用上的注意
三、 概述
四、 特点
五、 使用环境
六、 原理简介
七、 技术参数
八、 操作方法
九、 注意事项
十、 随机附件
十一、 附表
十二、 故障维修
十三、 装箱单
2
一、安全上的注意
● 请认真阅读使用说明书后正确使用。
● 本使用说明书所列注意事项是为了安全使用机器，将对您及其他人的危害防范于未然。
● 虽然本焊机是充分考虑了安全性进行设计制造的但是在使用过程中请一定遵守本使用说明书中所列的注意事项。否则将会有导致死亡或重伤等重大人身的可能。
1、危险﹗
为了避免发生重大事故请一定遵守以下事项。
● 设置场所的选定，焊接产品的保管及废物处理等事项请遵从法规或公司的企业标准。
●在使用电焊机及焊接操作场所的周围防止他人无意识进入。
焊机及焊接操作场所。电焊机通电过程中，将在周围产生磁场，会对心脏起搏器产生不良影响。
为了确保安全，本焊机的维护检查，修理请由有资格者或对焊机非常了解的人进行。
2、危险﹗
为了避免触电，请一定遵守以下事项。
● 请不要触摸带点部位。触摸带电部位，有可能受到致命的点击或被烫伤。
3
●维修时，请一定在切断配电箱的开关一切断所有输入电源后进行。
●请不要使用电流容量不够或者有破损，导体露出的电缆。
●电缆的连接部请牢实紧固后进行绝缘。
●请不要使用破的或者湿的手套。请一直使用干的绝缘手套。
●在高处作业，请使用安全网。
●定期进行维护检查，修理损伤部分后在进行使用。
●不用时请切断所有装置的电源。
3、危险﹗
●为了使您与他人不受焊接时产生的烟尘及气体的危害，请使用保护用具。
●吸入焊接时产生的烟尘及气体会有害健康。
●在狭窄的场所进行焊接会导致空气不足，有窒息危险。
●为了防止气体中毒及窒息，在法规规定的场所请充分换气或使用空气呼吸器。
●为了防止烟尘引起的伤害及中毒，请使用法规规定的局部排气设备或呼吸用保护用具。
●请不要在脱脂，洗净，喷雾操作场所使的附近进行焊接。在这些场所的附近进行焊接会产生有害气体。
● 进行涂层钢板的焊接时，请一定充分换气或使用呼吸用保护用具。涂层钢板的焊接时会产生有害烟尘气体。
4
4、危险！为了防止火灾，爆炸及爆裂，请一定遵守下列事项。
●飞溅及钢焊接完毕的母材是引起火灾的原因。
●如果有电缆接触不良，铁架等母材则电流通过的接触不良现象，由于通电产生的发热会导致火灾发生。
●在汽油等可燃物品容器上起弧可能引起爆炸。
●焊接密封罐体及管道等可能引起爆裂。
●请不要在可燃物附近进行焊接。
●电缆连接部位请一定牢实的紧固并进行绝缘。
●母材侧电缆请尽量连接在靠近焊接局部部分的地方。
●请不要焊接内部通有气体的输气管道及被密封的罐体，管道。
●在焊接操作场所附近配置灭火器，以备万一的情况使用。
5、注意！为了使您与他人不受弧光，飞溅及渣皮，噪音的危害，请使用保护用具。
●电弧光是引起眼睛的炎症与皮肤烧伤的原因。
●飞散的飞溅及渣皮是打伤眼睛，烫伤的原因。
●噪音会引起听觉异常。
●进行焊接的操作或者焊接的观察时，请使用有足够遮光的眼镜或者焊接用面罩。
5
●为了保护眼睛不受飞溅及焊渣的伤害，请使用保护眼镜。
●焊接时请使用皮质保护手套，长袖工作服，脚面遮盖，皮围裙等保护用品。
●请在焊接操作场所的周围设置保护屏障，以免弧光进入他人的眼睛。
●噪音很大的场合请使用防音保护具。
二、使用上的注意
1注意！
●请在额定负载率下使用，负载率超过额定值后，电焊机的温上升值将超过允许的温度，有电焊机的性能恶化，烧损电焊机的危险。
●例如额定负载率60%是指10分钟的时间内，在额定焊接电流下使用6分钟后停止4分钟后在进行焊接。
●请不要再电焊机上面放置重物。
●请不要堵在电焊机的通风口。
●请在具有下列条件的场所，距离墙壁及其他焊机至少30厘米以上设置的电焊机。
●不受直射阳光，风雨，湿气，灰尘少的室内。
●地板为水泥之类坚实，水平的场所。
●周围温度为0℃～40℃的场所（不可结露）
●飞溅等金属性异物无法进入焊接电流内部的场所。
●电弧部不受风的场所使用。（因为电弧受风后会引起焊接不良，请用挡风板进行遮挡。）
6
2、危险！
为了防止感电请一定遵守下列事项。
●请不要触摸带点部位，触摸带电部位后，会发生致命的感电或烫伤。
●接地与连接工作请在关闭配电箱的开关切断所有电源后进行操作。
●请不要使用容量不足，有损伤，导体露出的电缆。
3、强制！
●请对焊机电源的机壳接地。
●接地电缆请使用14mm2以上的输入端的电缆。不接地进行使用后，通过焊接电源的输入回路与机壳之间的电容或浮游容量在机壳及母材上产生电压，触摸这些后会发生感电。请一定对焊接电源的机壳及母材，工作台等进行接地。
三、概述
KJH系列逆变式手弧焊机采用目前国际高频开关技术，既保证了静、动态电压、电流的稳定，又有效的实现了对每一熔滴的动态检
测与控制。无论是高质量的小电流焊接，还是高效率的大电流焊接，焊机输出的电弧特性，都会很好的适应熔滴的物理过度，可用于不锈钢合金钢及特种刚才的焊接。特别适用于煤矿、化工、冶金、机械加工、造船、汽车等行业。
7
四、特点
1、具有AC380V/660V三相电压自动识别转换功能，安全方便。燃弧稳定，飞溅极小，整机输出电流在2A以内。
2、国内首创内置防触电装置使得空载电压为DC24V更安全更可靠！效率高，空载损耗小，逆变频率达20KHZ，是理想的节能设备。
3、体积小重量轻，携带移动方便，减少运输费用。
4、零安培起调，不过载，并具有电弧推力功能，方便调整电弧推力。
5、采用数字显示，观赏直接，并可准确预置焊接电流。
6、具有过流，过载，过热，欠压等多重保护功能。
7、操作易掌握大大节省焊工培训时间。
五、使用环境
1、海拔高度≤5000M. 环境温度-20℃- +40℃，空气湿度≤90%。
2、电网电压AC660V±15%,50-60HZ. AC380V±15%,50-60HZ。
3、无易燃易爆腐蚀性物品及导电尘埃。
4、无严重颠簸和振动的场所。
8
六、原理简介
输入三相660V或三相380V，50-60HZ的交流电，整流后并经过大电容滤波，成为平直平稳的直流电，再经PWM电路控制的高频开关管IGBT逆变，变成高频交流方波，然后经高频变压器进行功率转换，将压后由快恢复二极管，电抗器整流输出。
高频变压器初级与次级分别由电流互感器和分流器检测取样送至PWM电路进行实时控制。调节焊机前面板上的电压及电流旋钮即可
调节焊机输出电流大小。本机逆变频率为20KHZ就有过流，过热，欠
压等多重保护，可靠性更高。工作原理如图所示：
660V 输出＋
输出－
9
参数 型号 KY-630 KY-500 KY-400
输入电压 660V/380V 三相 660V/380V
三相 660V/380V
三相
额定容量 25KVA 22KVA 19KVA
逆变频率 20KHZ 20KHZ 20KHZ
电流调节范围 50-630A 40-500A 30-400A
负载持续率 60% 60% 60%
空载电压 24V 24V 24V
焊条直径mm 0.8-5.0 0.8-4.0 0.8-3.2
效率 95% 95% 95%
绝缘等级 F F F
防护等级 IP21S IP21S IP21S
外形尺寸 450*250*360 450*250*360 450*250*360
重量 22KG 20KG 18KG
八、操作方法
1、主机面板上共有一只数显表两个指示灯，两个旋钮，数显表用来显示焊机输出电流的。
2调整主机上的旋钮可设定焊接电流同时需要碱性焊条或不锈钢焊条，可调节主机面板上的推力电流电流和推力调节好后可进行焊接。
10
九、注意事项
1、本焊机为三相660V三相380V双电源电焊机不能接其他电源电压。
2、焊机的防护等级为IP21S，不易在雨中使用。
3、超长焊把线焊接时电流小于额定电流属于正常现象。
4、主机内部有易碎器件，不得剧烈碰撞或跌落。
5、焊机内部有强电，非专业人员不得打开主机，以免发生危险保修期内打开封签我厂不予保修。
十、随机附件
1、使用说明书一份。
2、快速接头一副。
3、地线夹一个。
4、六角扳手一个。
5、焊钳一把。
6、合格证一份。
7、保修单一份。
11
十一、附表 输出电缆截面积的额定电流参考值
输出电缆截面积mm 铜线A 铝线A
25 175 135
35 220 170
50 285 220
70 350 270
95 425 330
注；60%的负载持续率，导体温度60℃
十二、故障维修
12
序号 项目 故障现象 可能故障原因
1 通电后主机不工作，所有指示灯数显表都不显示风机不转 1、缺项
2、交流接触器线圈损坏
3、主电路原件损坏（需返厂或上门服务）
2 通电后主机正常，但调节电流旋钮时无电压指示，焊接时无电流输出。 1、电流旋钮到小或损坏
2、主机控制板有故障（需返厂或上门服务）
3 通电后主机一切正常，工作一段时间后主机保护灯忽然发光，主机无输出电流 1、过载，一般几分钟后自动回复。
2、过流，一般重新开机后即可恢复
3、主机遭受激烈接触或跌落，主变压器有损伤，导致主机负载持续率下降
4 通电后主机正常工作，但是用碱性焊条时常出现粘焊条现象 1、焊接电流设定的太小
2、主机的弧力调节设定的太小
3、输出正负极接反
5 焊接中飞剑偏大 1、焊接电流设定的过大
2、工件上有油污
3、所选焊条与工件不符
6 焊接过程中电流不稳 1、面板上的弧力旋钮未旋至小
2、输出焊把线过长
7 焊接电流低于额定电流 1、输出焊把线过长
2、输入电压过低
13
十三、装箱单
KY系列矿用逆变直流电焊机装箱单
产品附件说明
名称 规格 数量 备注
主机 KY-500 1
合格证 KY-500 1
说明书 KY-500 1
标牌说明 注意事项，产品参数 1
注；开箱后请仔细核对箱内物品是否与本清单所列物品的名称，型号，规格及数量相符，如有疑问请与经销商联系或直接向本公司查询。
