转子泵的工作原理

      转子泵工作原理深度解析：结构、类型与应用场景

      一、转子泵的基本概念与定位

      转子泵是一种容积式泵，通过转子与泵体的相对运动形成封闭腔体，依靠腔体容积的周期性变化实现液体输送。其核心优势在于可输送高粘度、含颗粒或剪切敏感介质，广泛应用于化工、食品、制药、石油等行业。从分类来看，转子泵属于回转式容积泵，与齿轮泵、螺杆泵等同属一个技术体系，但结构设计更灵活。

      二、转子泵的核心结构与工作原理本质

      （1）关键结构组件

      转子组件：常见形式包括齿轮式（外啮合 / 内啮合）、螺杆式（单螺杆 / 双螺杆）、滑片式、凸轮式等，不同结构决定了泵的输送特性。

      泵体与衬套：形成密封腔体，部分材质采用耐磨橡胶或金属，适应不同介质（如腐蚀性液体需用不锈钢衬套）。

      驱动系统：通过电机带动转子旋转，部分场景需配置减速器以调节转速。

      （2）工作原理核心逻辑

      转子泵的工作基于 “容积变化 + 密封转移” 机制：

      吸入阶段：转子旋转时，入口侧腔体容积扩大，形成局部真空，介质在大气压作用下被吸入泵腔。

      输送阶段：转子与泵体形成的密封腔随旋转向出口移动，介质被包裹在腔体内，无直接挤压（区别于离心泵的离心力输送）。

      排出阶段：出口侧腔体容积缩小，介质被挤压排出，转子的啮合或贴合面确保无倒流。

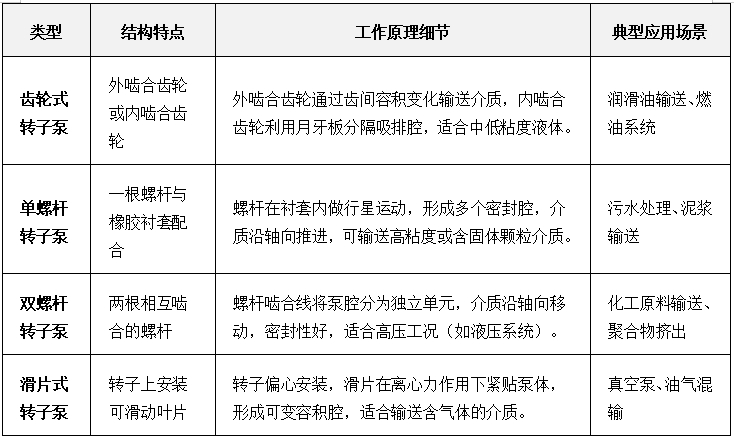

      不同类型转子泵的工作原理差异：

      四、转子泵工作流程动态解析

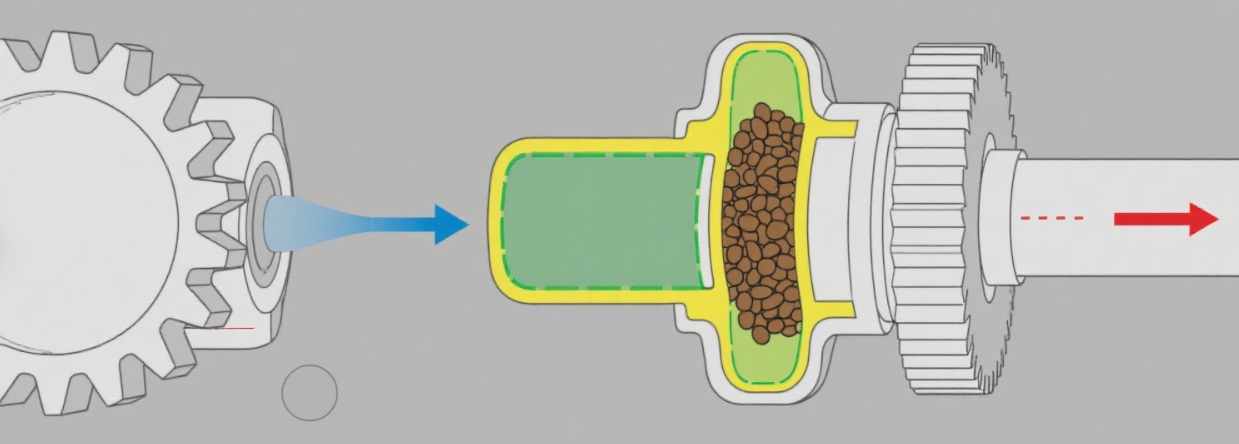

      推荐配图 1：转子泵工作循环示意图

      （可绘制三阶段动态图：吸入→输送→排出，标注腔体容积变化与介质流向）

       吸入过程：以齿轮式为例，当主动齿轮与从动齿轮脱离啮合时，入口侧齿间容积增大，形成负压，介质从吸入管进入齿间（如图 A 所示）。

      密封转移：齿轮旋转带动介质向出口移动，两齿轮的啮合线将吸排腔完全隔离，避免介质回流（如图 B 所示）。

      排出过程：齿轮进入啮合状态，齿间容积缩小，介质被挤压至排出管（如图 C 所示）。

      五、转子泵工作原理的技术优势与限制

      （1）核心优势

      高粘度适应性：可输送粘度达 100,000 cSt 的介质（如蜂蜜、油漆），离心泵在此场景下效率大幅下降。

      低剪切特性：转子与介质的接触温和，适合输送蛋白溶液、乳化液等剪切敏感物料。

      自吸能力强：无需灌泵即可吸入介质，适合液位低于泵体的工况（如槽车卸液）。

      （2）应用限制

      速限制：高速旋转会导致密封失效或介质温升，通常转速≤1500rpm。

      颗粒尺寸限制：除特殊设计外，常规转子泵不适合输送粒径＞2mm 的颗粒（可能卡泵）。

      六、转子泵工作原理的行业应用实例

      食品行业：巧克力酱、糖浆输送 —— 采用不锈钢材质 + 卫生级设计的双螺杆转子泵，避免物料剪切变性。

      石油化工：润滑油调和 —— 内啮合转子泵通过精确计量输送不同粘度的基础油，保证配比精度。

      污水处理：污泥输送 —— 单螺杆转子泵可处理含纤维、污泥浓度≤8% 的介质，抗堵塞能力强。

      七、基于工作原理的维护要点

      间隙检查：转子与泵体的间隙影响密封性能（通常≤0.1mm），磨损后需更换衬套或转子。

      润滑系统：齿轮式转子泵需定期更换齿轮油，避免啮合面干摩擦。

      介质兼容性：输送腐蚀性介质后，需用清水冲洗泵腔，防止衬套腐蚀。

      理解转子泵的工作原理，本质是掌握 “容积变化驱动介质转移” 的核心逻辑。不同结构类型的转子泵虽细节有别，但均遵循 “吸入 - 密封输送 - 排出” 的循环机制。在实际应用中，需根据介质特性（粘度、颗粒度、腐蚀性）选择合适的转子类型，以最大化发挥其容积式输送的技术优势。

     具体参考资料：《泵与风机》（第四版，中国建筑工业出版社）、美国液压协会（HI）《Rotary Pump Standards》、西门子工业应用技术白皮书《容积式泵选型指南》。资料使用建议结合实际情况操作，仅供参考，具体维修后果需自行承担哦。
