转子泵结构及图片

      你好，下面是我对转子泵结构：原理、类型的一些了解，希望能帮帮到你。在工业流体输送领域，转子泵凭借其独特优势，如能处理高粘度流体、实现精准计量以及稳定的流量输出等，占据着重要地位。要全面掌握转子泵的性能与应用，深入了解其结构是关键。本文将带你详细剖析转子泵的结构，并配以直观图片，助你理解。

      一、转子泵工作原理基础

      在探讨结构前，先简单回顾转子泵工作原理。转子泵是容积式泵的一种，通过转子与泵体间相对运动改变工作容积，实现液体吸入与排出。在转子转动过程中，一侧工作容积增大形成低压区，液体被吸入；另一侧工作容积减小，液体受挤压排出。这种工作方式使转子泵流量相对稳定，受背压影响小 。

      二、常见转子泵结构类型详解

      （一）齿轮泵

      1.1外啮合齿轮泵

      结构构成：主要由一对相互啮合的外齿轮（主动齿轮和从动齿轮）、泵体、泵盖、轴承套以及轴端密封等部件组成。如图 1 所示，齿轮安装在泵体内，由泵盖封闭。主动齿轮通过传动轴与电机相连，从动齿轮与主动齿轮相互啮合，随其同步转动。

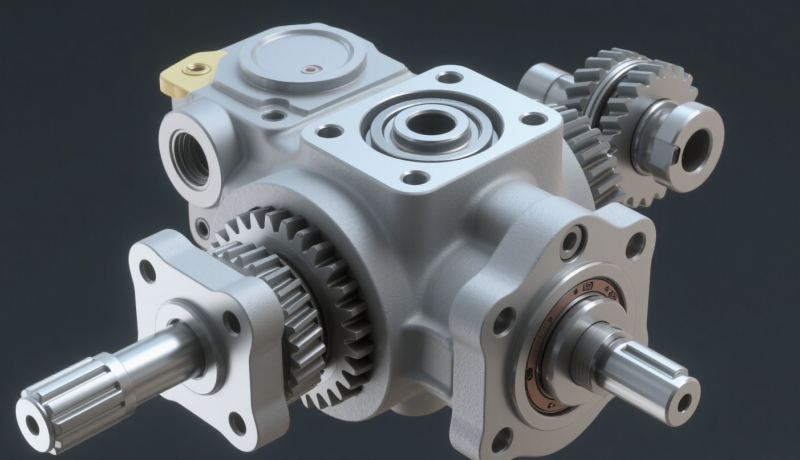

外啮合齿轮泵结构配图

      工作过程：当主动齿轮转动时，带动从动齿轮反向转动。在吸入腔侧，轮齿逐渐脱离啮合，齿间容积增大，压力降低，液体在压差作用下进入齿间。随着齿轮转动，齿间液体被带至排出腔。在排出腔侧，轮齿逐渐啮合，齿间容积减小，液体被挤出泵体。

      结构特点：结构简单、紧凑，制造与维护相对容易；工作可靠，适用于多种工况；流量连续均匀，压力脉动小。

      应用场景：广泛应用于石油化工、机械制造、船舶、电力等行业，可输送各种油类、化工液体及具有润滑性的液体介质 。

      1.2内啮合齿轮泵

      结构构成：由一个内齿轮（通常为从动齿轮）、一个外齿轮（主动齿轮）、月牙形隔板、泵体、泵盖等组成。内齿轮与外齿轮在泵体内偏心安装，月牙形隔板位于两齿轮之间，将吸入腔和排出腔隔开 。

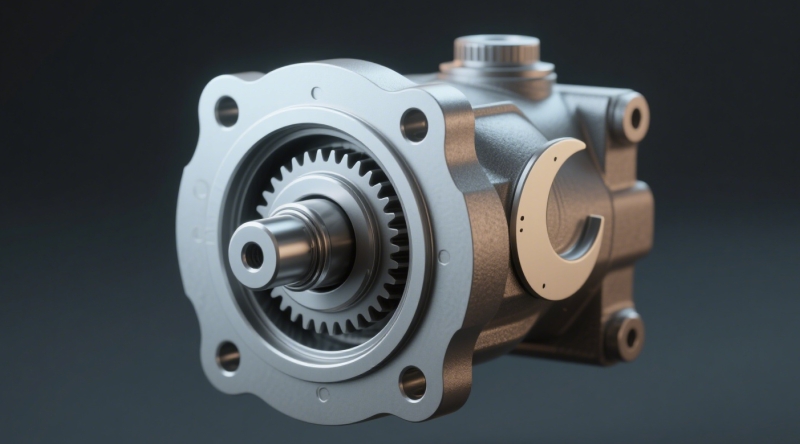

内啮合齿轮泵结构配图

      工作过程：主动外齿轮转动时，带动内齿轮同向转动。在吸入腔，轮齿脱开使齿间容积增大，形成低压吸入液体；在排出腔，轮齿啮合齿间容积减小，液体被挤出。月牙形隔板保证了液体在泵内按正确方向流动，避免回流 。

      结构特点：与外啮合齿轮泵相比，内啮合齿轮泵结构更紧凑，体积小，重量轻；流量脉动更小，运转平稳，噪音低；对油液污染不敏感，自吸性能好 。

      应用场景：常用于食品饮料、制药、精细化工等对输送过程要求较高，需要低脉动、低剪切的行业，可输送高粘度、易结晶、含颗粒的液体 。

      （二）螺杆泵

      2.1单螺杆泵

      结构构成：主要由螺杆（转子）、衬套（定子）、泵体、泵盖、传动轴、轴承等部件组成。螺杆为单头螺旋状，衬套为双头螺旋状，螺杆与衬套相互配合，形成多个密封腔室 。

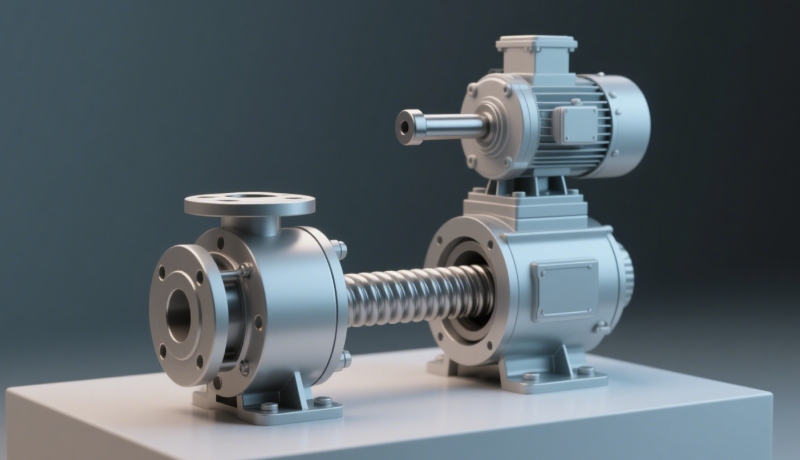

单螺杆泵结构配图

      工作过程：当电机带动螺杆转动时，螺杆在衬套内做行星运动，螺杆与衬套间的密封腔室从吸入端向排出端移动，液体被连续不断地从吸入端推向排出端。由于密封腔室的存在，液体在输送过程中不会倒流 。

      结构特点：结构简单，零件少，易损件少，维修方便；流量连续均匀，压力稳定，脉动小；能输送高粘度、含固体颗粒、有腐蚀性的介质；对输送介质的适应性强，可在多种工况下工作 。

      应用场景：广泛应用于石油开采、污水处理、食品加工、化工等行业，如输送原油、泥浆、糖蜜、淀粉糊等 。

      2.2双螺杆泵

      结构构成：由两根相互啮合的螺杆（主动螺杆和从动螺杆）、泵体、泵盖、轴承、密封装置等组成。螺杆通常为双头或三头螺旋，主动螺杆通过联轴器与电机相连，从动螺杆靠与主动螺杆的啮合传动 。

      工作过程：主动螺杆转动时，带动从动螺杆反向转动。在吸入端，螺杆齿槽逐渐脱开，形成低压，液体被吸入；随着螺杆转动，液体被齿槽推动沿轴向向排出端移动；在排出端，螺杆齿槽逐渐啮合，液体被挤出泵体 。

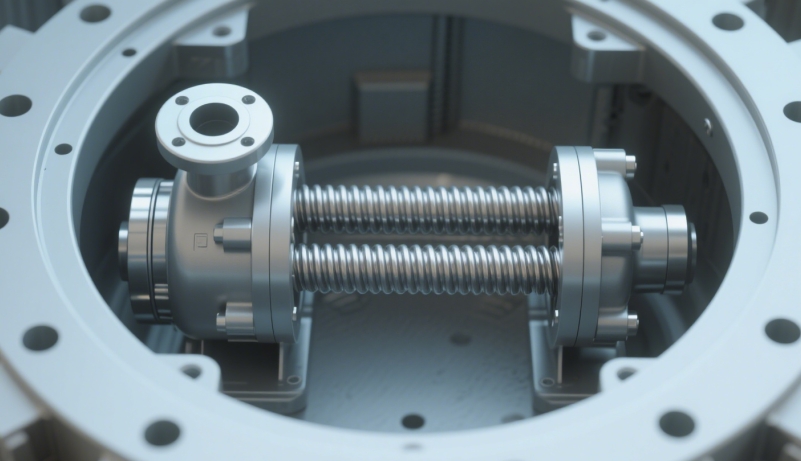

双螺杆泵结构配图

      结构特点：流量范围广，压力高；运行平稳，噪音低，振动小；对介质的适应性强，可输送多种液体，包括高粘度、含少量固体颗粒的液体；密封性能好，泄漏少 。

      应用场景：常用于石油、化工、船舶、电力等行业，输送润滑油、燃料油、液压油、沥青等液体 。

      2.3三螺杆泵

      结构构成：主要由一根主动螺杆和两根从动螺杆、泵体、泵盖、轴承、密封装置等组成。主动螺杆为三头螺旋，从动螺杆为双头螺旋，三根螺杆相互啮合且平行安装在泵体内 。

      工作过程：主动螺杆在电机带动下转动，从动螺杆随之同步反向转动。在吸入腔，螺杆齿槽形成低压吸入液体；液体在螺杆的推动下沿轴向向排出腔移动；在排出腔，螺杆齿槽啮合将液体挤出 。

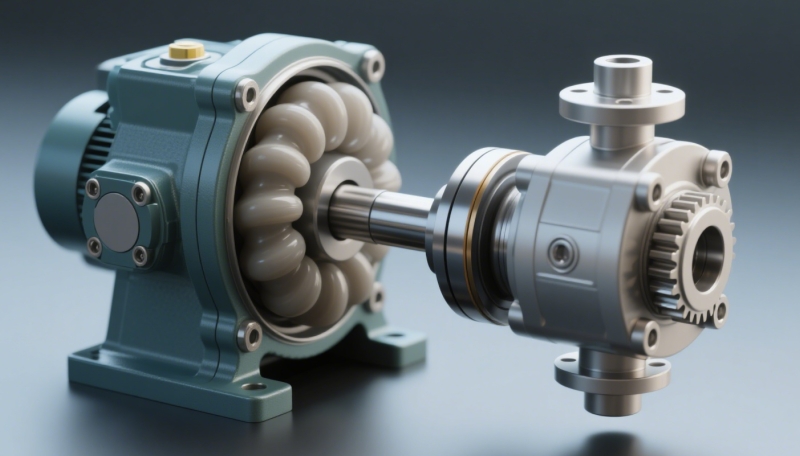

三螺杆泵结构配图

      结构特点：流量均匀，压力稳定，脉动极小；运转平稳，噪音低；效率高，节能效果好；对输送介质的清洁度要求较高，适用于输送清洁、润滑性好的液体 。

      应用场景：常用于液压系统、润滑系统、燃油输送系统等，如在船舶主机润滑系统、工业设备的液压传动系统中输送润滑油、液压油等 。

      （三）旋转活塞泵（以凸轮泵为例）

      结构构成：由泵壳、两个同步运动的凸轮转子、传动轴、同步齿轮、机械密封等部件组成。泵壳通常采用铸铁或不锈钢材质，为转子提供工作空间并保证密封性。凸轮转子一般由金属制成，表面可根据输送介质特性进行特殊处理或包覆橡胶等材料 。同步齿轮安装在传动轴上，保证两个凸轮转子精确同步反向转动 。

      工作过程：电机通过传动轴带动同步齿轮转动，进而使两个凸轮转子同步反向旋转。在转子转动过程中，当转子的凸部脱离啮合时，泵腔容积增大，形成负压，液体被吸入泵腔；随着转子继续转动，液体被带到排出侧，当转子的凸部重新啮合时，泵腔容积减小，液体被挤压排出泵腔 。

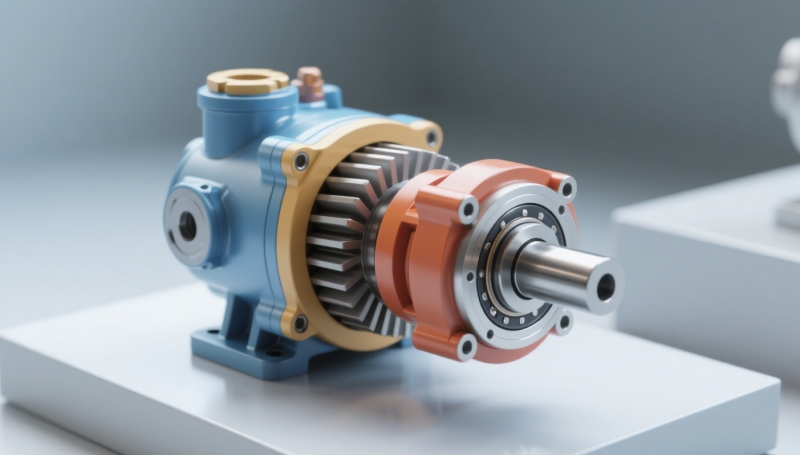

旋转活塞泵（以凸轮泵为例）结构配图

      结构特点：转子之间以及转子与泵体之间互不接触，通过间隙形成线密封或面密封，可实现较高的真空度和排放压力；能输送高粘度、含固体颗粒、有腐蚀性的介质，对介质的适应性强；流量稳定，脉动小；结构紧凑，占地面积小 。

      应用场景：广泛应用于食品饮料（如巧克力酱、糖浆、果酱等输送）、制药（如药膏、药液输送）、环保（如污水处理中的污泥输送）、石油化工（如输送高粘度原油、化工原料等）等行业 。

      （四）挠性叶轮泵

      结构构成：主要由挠性叶轮（通常由橡胶等弹性材料制成）、泵体、转动轴、机械密封等组成。挠性叶轮安装在转动轴上，位于泵体内 。

      工作过程：当转动轴带动挠性叶轮旋转时，叶轮离开泵壳偏心段，叶片伸直，泵腔容积增大，形成真空，液体被吸入泵内；随着叶轮继续旋转，液体被带到排出侧，当叶轮叶片与泵壳偏心段接触时，叶片弯曲，泵腔容积减小，液体被平稳地排出泵外 。

挠性叶轮泵结构配图

      结构特点：结构简单，成本较低；自吸能力强，能输送含有少量气体的液体；对输送介质的剪切力小，适用于输送易起泡、易乳化的液体；但叶轮易磨损，使用寿命相对较短 。

      应用场景：常用于农业灌溉、园林喷灌、液体肥料输送、小型污水处理等领域，也可用于一些对流量和压力要求不高的工业场合 。

      （五）滑片泵

      结构构成：由带有径向槽道的转子、具有偏心定子的泵体、滑片、转动轴、轴承、密封装置等组成。滑片安装在转子的径向槽道内，可在槽内自由滑动 。

      工作过程：转子在电机带动下旋转，滑片在离心力作用下沿转子径向槽道甩出，紧贴定子内表面滑动。在转子转动过程中，滑片与定子之间形成的密封空腔容积发生变化。当空腔容积增大时，形成低压，液体被吸入；当空腔容积减小时，液体被挤压排出 。

滑片泵结构配图

      结构特点：结构紧凑，体积小；流量均匀，压力稳定；对介质的适应性较强，可输送一定粘度的液体；滑片与定子之间的磨损相对较大，需要定期维护和更换滑片 。

      应用场景：常用于石油化工、油脂加工、食品饮料等行业，如输送汽油、柴油、润滑油、食用油、糖浆等液体 。

      转子泵结构多样，每种结构类型都有其独特的设计特点和适用场景。通过对这些结构的深入了解，在实际应用中，我们就能根据具体工况和输送介质特性，精准选择合适的转子泵，确保工业生产过程高效、稳定运行。
