轴承有哪几种类型,有什么区别呢？

轴承有哪几种类型？全面解析各类轴承的区别与应用

在现代机械工程中，轴承是不可或缺的关键部件。它们支撑着旋转轴，减少摩擦，确保机器平稳、高效地运行。从你手中的电风扇到庞大的风力发电机，从汽车的轮毂到精密的医疗设备，轴承的身影无处不在。那么，轴承究竟有哪些类型？它们之间又有什么区别呢？本文将为您全面解析。

一、 轴承的核心作用与分类依据

轴承的核心功能是支撑机械旋转体，降低其运动过程中的摩擦系数，并保证其回转精度。根据其工作时的摩擦性质，轴承可分为滑动轴承和滚动轴承两大类。

滑动轴承：工作时轴与轴承之间是滑动摩擦。它通常由轴瓦和轴承座构成，结构简单，承载能力大，噪音低，但启动摩擦力矩大，对润滑要求高。常用于高速、重载或需要剖分式结构的场合，如大型汽轮机、水轮机等。

滚动轴承：工作时轴与轴承之间是滚动摩擦。它由内圈、外圈、滚动体（如球、滚子）和保持架组成。滚动轴承具有摩擦阻力小、启动灵活、润滑维护方便、互换性好等优点，是目前应用最广泛的轴承类型。我们通常所说的“轴承”多指滚动轴承。

本文将重点介绍滚动轴承的主要类型及其区别。

二、 滚动轴承的主要类型

滚动轴承根据其滚动体的形状和所能承受的载荷方向，可分为以下几大类：

1. 深沟球轴承 (Deep Groove Ball Bearings)

结构特点：这是应用最广泛、最具代表性的滚动轴承。其内外圈滚道呈连续的、深度的弧形，可以容纳钢球。结构简单，制造成本低。

载荷能力：主要承受径向载荷，也能承受一定的双向轴向载荷。

性能特点：极限转速高，噪音低，无需经常维护，价格便宜。

应用领域：电机、家用电器、小型机械、汽车附件（如发电机、水泵）等。

关键区别：是所有轴承中最通用、最常见的类型，适用于高速、轻到中等载荷的场合。

2. 角接触球轴承 (Angular Contact Ball Bearings)

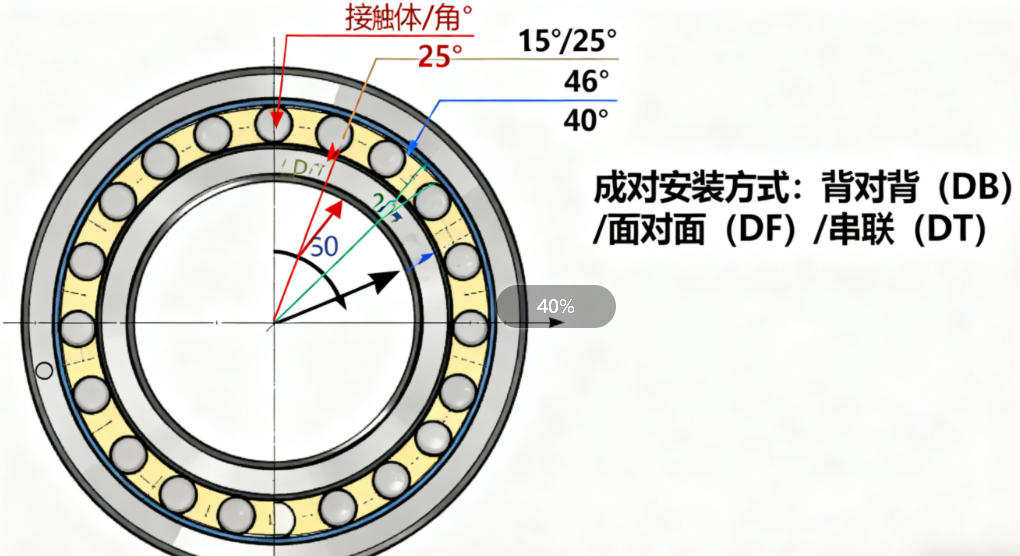

结构特点：其内外圈滚道在轴承的轴向上有相对位移，形成一个接触角（通常为15°、25°或40°）。滚动体与滚道在一点接触，接触线与径向平面成一定角度。

载荷能力：可以同时承受径向载荷和单向轴向载荷。接触角越大，承受轴向载荷的能力越强。

性能特点：刚性好，精度高，适合高速运转。通常需要成对使用（背对背、面对面或串联），以平衡轴向力。

应用领域：机床主轴、汽车轮毂、齿轮箱、喷气发动机等需要高精度和高速度的场合。

关键区别：与深沟球轴承相比，它能承受更大的单向轴向载荷，但通常需要成对安装，且不能承受反向的轴向载荷。

3. 圆锥滚子轴承 (Tapered Roller Bearings)

结构特点：滚动体是圆锥滚子，内外圈的滚道也是与滚动体相匹配的圆锥面。这种设计使得滚动体的延长线会交于轴承轴线上的一点。

载荷能力：可以同时承受较大的径向载荷和单向轴向载荷。载荷能力远大于同尺寸的球轴承。

性能特点：承载能力强，但极限转速相对较低。内外圈可分离，便于安装和调整游隙。

应用领域：汽车车轮、重型机械、矿山设备、轧钢机等重载、中低速场合。

关键区别：是承受重载荷的理想选择，尤其是同时存在径向和轴向载荷的情况。其内外圈可分离是其显著特点。

4. 调心球轴承 (Spherical Ball Bearings)

结构特点：外圈滚道是球面形，内圈和滚动体与深沟球轴承类似。这使得内圈、滚动体和保持架可以在外圈内产生一定的角度偏转。

载荷能力：主要承受径向载荷，也能承受较小的双向轴向载荷。

性能特点：最大的优点是自动调心能力。当轴因安装误差或变形产生挠曲时，轴承仍能正常工作，避免边缘应力集中。

应用领域：造纸机械、纺织机械、长轴支撑等轴的对中性难以保证的场合。

关键区别：具备自动调心功能，能补偿轴的不对中，这是其他类型轴承不具备的独特优势。

5. 调心滚子轴承 (Spherical Roller Bearings)

结构特点：外圈滚道为球面，滚动体是鼓形（对称或非对称）的滚子。这种设计结合了滚子轴承的高承载能力和调心轴承的自动调心能力。

载荷能力：能承受非常大的径向载荷和一定的双向轴向载荷。是所有调心轴承中承载能力最强的。

性能特点：承载能力极高，自动调心性能好，耐冲击，但摩擦和发热量相对较大，极限转速较低。

应用领域：矿山机械、大型风机、船舶推进器、振动筛等重载、易产生不对中的恶劣工况。

关键区别：是重载调心轴承的代表，综合了高承载和自动调心两大优势，适用于最严苛的工况。

6. 推力球轴承 (Thrust Ball Bearings)

结构特点：分为单向和双向两种。由带滚道的轴圈、座圈和钢球及保持架组成。轴向是主要受力方向。

载荷能力：只能承受单向或双向的纯轴向载荷，不能承受径向载荷。

性能特点：结构紧凑，但对轴线的对中性要求高。单向轴承只能承受一个方向的轴向力，双向轴承可承受两个方向的轴向力。

应用领域：立式泵、立式电机、汽车离合器、机床工作台等主要承受轴向力的场合。

关键区别：是专门为承受纯轴向载荷而设计的，完全不能承受径向载荷，这是其最显著的特征。

7. 推力滚子轴承 (Thrust Roller Bearings)

结构特点：包括推力圆柱滚子轴承、推力圆锥滚子轴承和推力调心滚子轴承等。滚动体为滚子，承载能力远大于推力球轴承。

载荷能力：承受较大的纯轴向载荷，部分类型（如推力圆锥滚子轴承）也能承受一定的径向载荷。

性能特点：承载能力大，耐冲击，但转速较低。

应用领域：水力发电机、大型立式电机、起重机吊钩等重载轴向承载场合。

关键区别：与推力球轴承相比，承载能力大幅提升，用于重载轴向应用。

8. 滚针轴承 (Needle Roller Bearings)

结构特点：滚动体是细长的圆柱滚子（长度是直径的3-10倍），因此在相同截面下，可以容纳更多的滚动体。

载荷能力：在径向空间受限的情况下，能提供非常高的径向载荷能力。但通常不能承受轴向载荷。

性能特点：截面高度小，有利于设备的小型化和轻量化。

应用领域：汽车变速箱、连杆机构、压缩机、办公设备等空间紧凑的场合。

关键区别：以其极小的径向截面和高径向承载能力著称，是解决空间受限问题的理想选择。

三、 总结：如何选择合适的轴承？

选择轴承时，需要综合考虑以下几个关键因素：

载荷类型和大小：是径向载荷、轴向载荷还是联合载荷？载荷有多大？

转速要求：设备的运转速度是多少？不同轴承的极限转速差异很大。

空间限制：安装轴承的空间尺寸（径向和轴向）是否有限制？

对中性要求：轴的对中性如何？是否存在挠曲或安装误差？

精度和噪音：设备对旋转精度和噪音水平有何要求？

工作环境：温度、湿度、污染、腐蚀等环境因素。

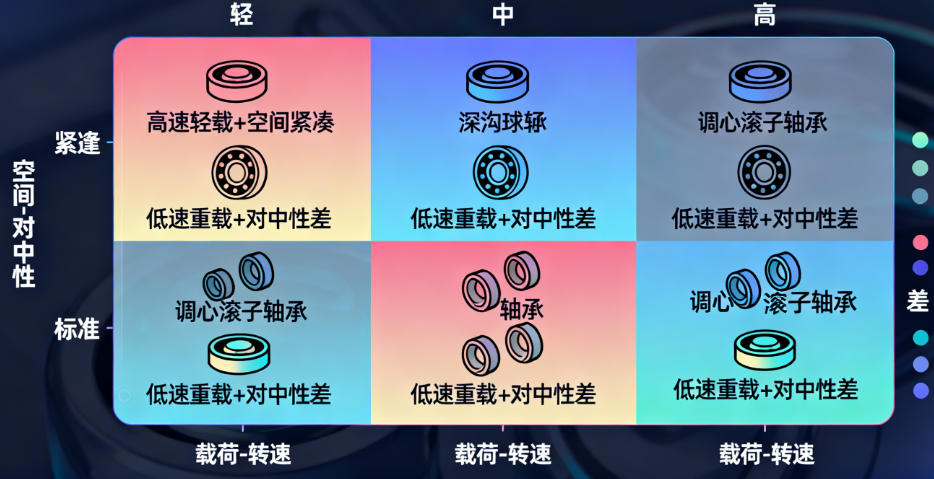

简单选择指南：

通用高速轻载：首选深沟球轴承。

高速高精度：考虑角接触球轴承。

重载联合载荷：选择圆锥滚子轴承或调心滚子轴承。

轴易不对中：选用调心球轴承或调心滚子轴承。

纯轴向载荷：使用推力球轴承（轻载）或推力滚子轴承（重载）。

空间受限：考虑滚针轴承。

结语

轴承虽小，却承载着整个机械系统的运转。了解不同轴承的类型和区别，是进行机械设计、维护和故障诊断的基础。从深沟球轴承的通用性到调心滚子轴承的强承载，从角接触球轴承的高精度到滚针轴承的紧凑性，每一种轴承都有其独特的应用场景。希望本文能帮助您更清晰地认识这些“机械关节”，为您的工作和学习提供有价值的参考。
